Excel 5大グラフを理解する。スムーズな作り方も解説

Check
「系列名」「系列値」「軸ラベル」はどこ？

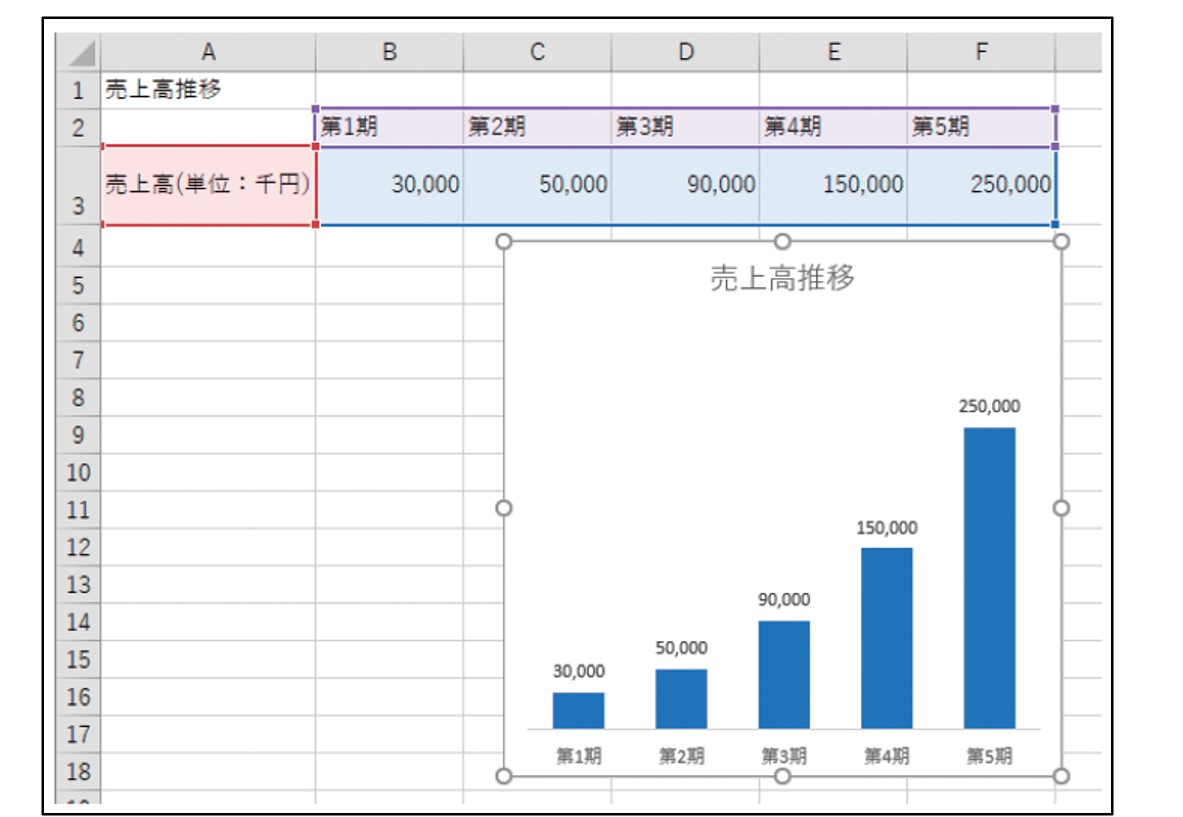

もう一度、先ほどの図を見てみましょう。

データソースA2:F3は、次の「系列名」「系列値」「軸ラベル」の3つのパートからから成り立っており、それぞれ次の範囲に該当します。

・系列名　A3
・系列値　B3:F3
・軸ラベル　B2:F2

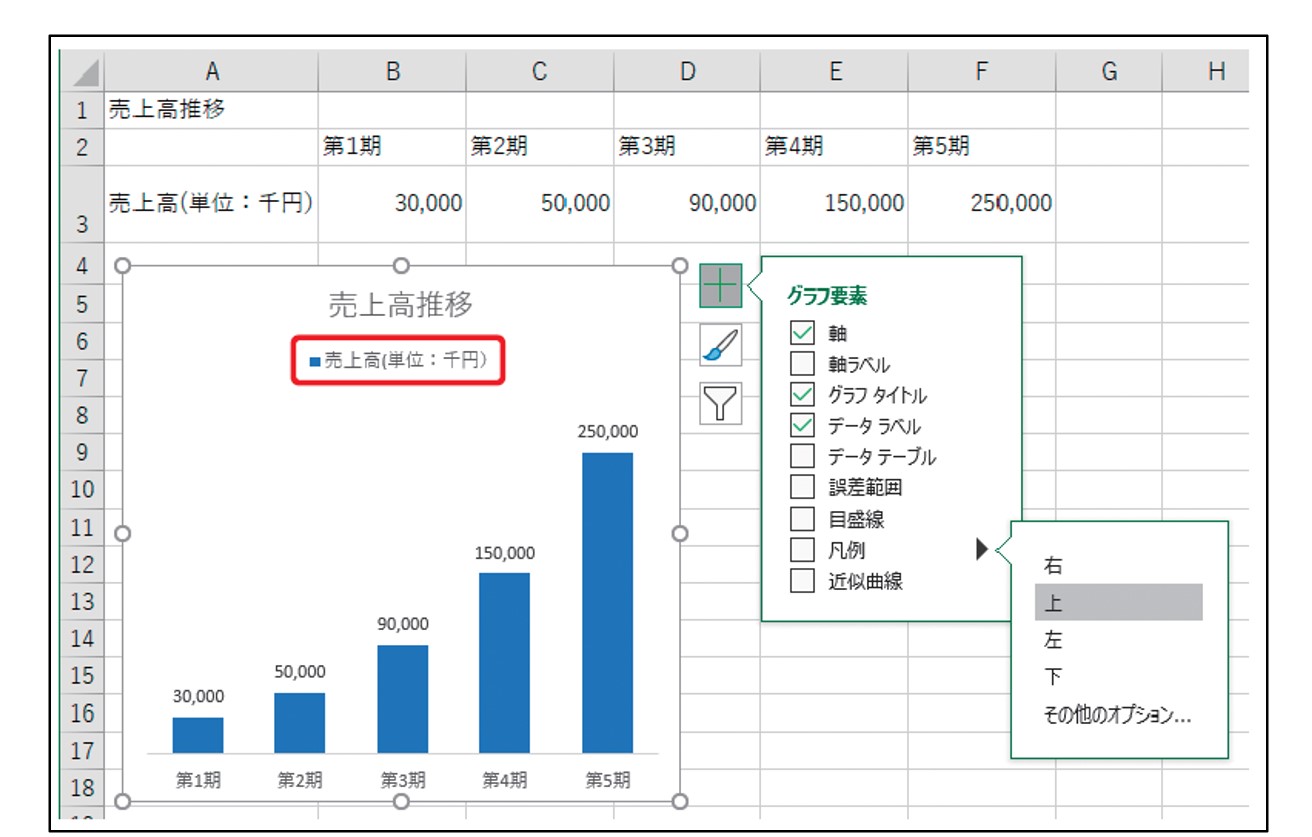

グラフの「凡例」を表示させた状態が下の図です（赤枠部分）。

それぞれが、グラフのどこに、どのように反映されるかを確認しましょう。

系列名
この凡例に出てくる項目のことを「系列名」と呼ぶ。その名称にはデータソースのA3セルが「系列名」の値に使われている。

軸ラベル
グラフの横軸目盛りに出てくる「第1期」「第2期」などの部分を「横（項目）軸」と呼ぶ。データソースのB2:F2が「軸ラベル」の範囲の値に使われている。

系列値
B3:F3の「系列値」の値が棒グラフとして表されている。

Check
改めて「系列名」「系列値」「軸ラベル」がデータソースのどこにあたるかを確認したい場合

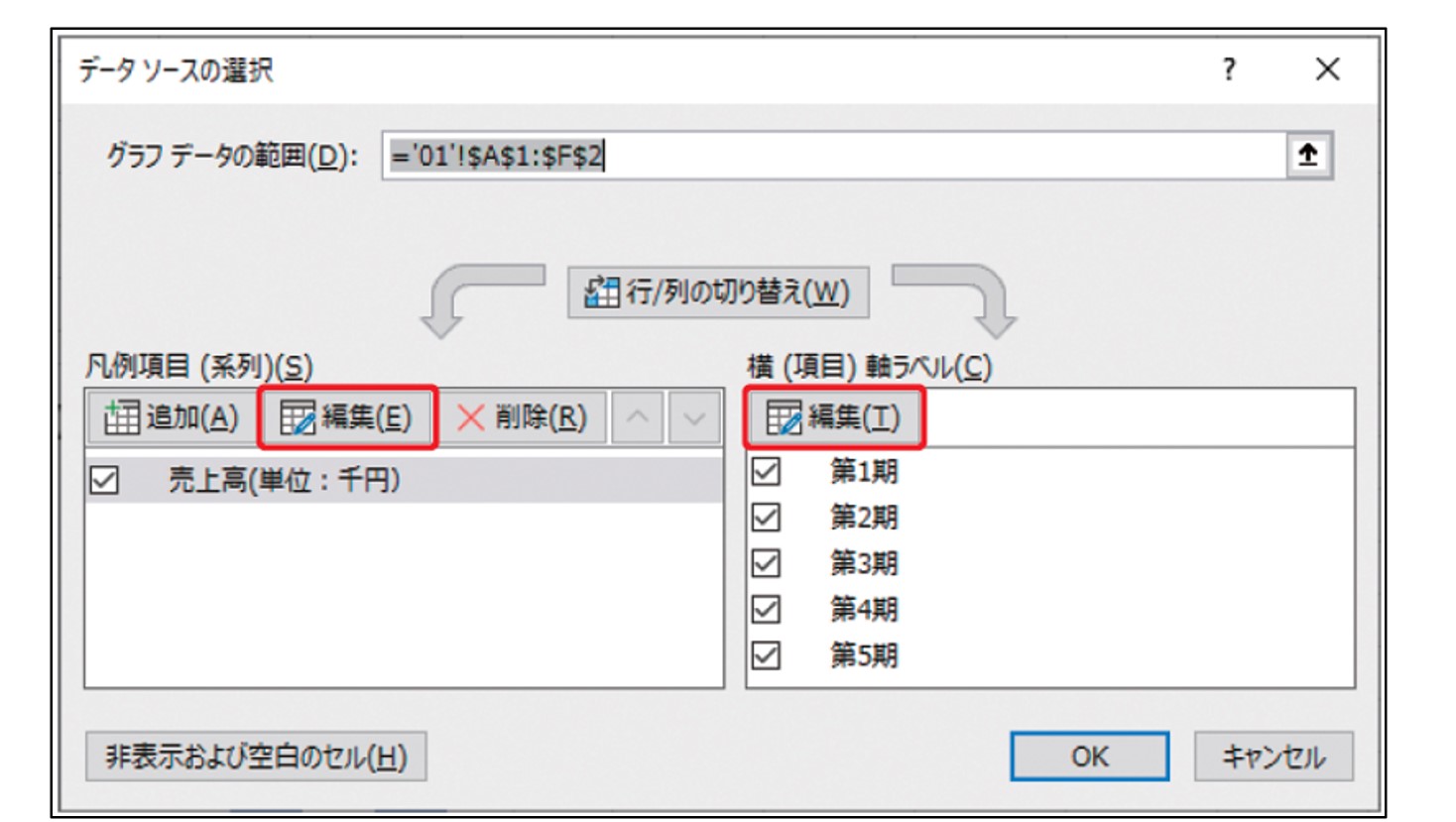

［データソースの選択］画面から確認できます。

［データソースの選択］画面を表示させるには、グラフを右クリック→メニューから［データの選択］を選択します。

系列名と系列値
左に［凡例項目（系列）］という欄がある。ここに出てくる項目を「系列名」と呼び、これらが凡例に出てくる「系列名」に使われる。さらに、[編集]ボタンをクリックすると、「系列名」と「系列値」にどの範囲が使われているか確認することができる。

軸ラベル
右に［横（項目）軸ラベル］という欄がある。その中に並んでいる項目をまとめて「軸ラベル」と呼ぶ。同じく[編集]ボタンをクリックすると、「軸ラベル」にはどの範囲が使われているか確認することができる。
